Проверка соответствия тормозных колодок дисковых тормозов: что следует проверить покупателям

Краткий ответ: Проверка соответствия тормозных колодок дисковых тормозов — это предпродажный процесс сопоставления тормозной колодки коммерческого транспортного средства с правильным суппортом, осью и одобрением трения. Вам необходимо проверить номер WVA, ширину, высоту и толщину колодки, форму опорной пластины, пружины или зажимы удержания, код трения и одобрение ECE R90 по вашему эталону OE. Никогда не полагайтесь на фото или общее название модели. Если поставщик не может предоставить размерные чертежи и данные гомологации, уходите. Для импортеров и покупателей автопарков этот один шаг предотвращает большинство возвратов, гарантийных претензий и простоев транспортных средств.

Почему проверка соответствия часто не удается у многих покупателей коммерческих транспортных средств?

Большинство проблем с соответствием начинаются не с плохого аудита завода. Они начинаются с того, что покупатель утверждает цену на основе фото и номера детали, который оказывается похожим эталоном. Грузовики и автобусы используют десятки семейств суппортов разных брендов, и две колодки могут выглядеть одинаково, но отличаться по толщине опорной пластины на 0,5 мм или более. Эта разница изменяет зазор суппорта, втягивание и поведение шума.

В BAIYUN Brake мы рассматриваем проверку соответствия тормозных колодок дисковых тормозов как этап закупки, а не формальность с документами. Наш сертифицированный по IATF 16949 завод документирует геометрию колодки, коэффициент трения и одобрение ECE R90 до отправки образца. Согласно Правилам ECE 90, тормозная колодка должна сохранять не менее 80% своей холодной эффективности после термического циклирования до 400°C. Это часть оценки соответствия, потому что одобренная колодка, которая не подходит механически, все равно не подходит для автопарка.

Резюме: Отказ соответствия обычно является ошибкой предотгрузочной проверки, а не производственным дефектом.

Какие три уровня соответствия следует проверить покупателю?

Не существует одного номера, который доказывает соответствие. Вам нужны три уровня подтверждения: механические размеры, фрикционные характеристики и удерживающее оборудование. Отсутствие любого из трех открывает путь к проблемам в эксплуатации.

Какие механические размеры определяют соответствие колодки?

Номер WVA, длина, ширина, общая толщина колодки, толщина опорной пластины, положение ушей и площадь контакта поршня. Запросите чертеж с допусками. В BAIYUN Brake каталожные ссылки, такие как CP2218, CP2215 и CP2203, хранятся в файле с данными семейства суппортов и WVA. Точные размеры WVA: подтвердите по каталогу поставщика.

Какие данные о трении и гомологации следует проверить?

Класс трения и номер одобрения ECE R90. В ходе динамометрических испытаний BAIYUN Brake в 2025 году состав колодки для коммерческого транспортного средства показал коэффициент трения 0,38-0,42 в диапазоне 100-350°C, но это значение должно быть подтверждено для конкретной ссылки. ECE R90 охватывает характеристики, а не механическое соответствие.

Какие удерживающее оборудование и функции износа важны?

Пружины против дребезжания, удерживающие зажимы, прокладки опорной пластины и индикаторы износа. Отсутствующий зажим может вызвать шум суппорта и неравномерное движение колодки. Проверьте, включает ли поставщик оборудование в комплект колодки.

Резюме: Три уровня подгонки: механические размеры, гомологация трения и крепежная фурнитура. Проверьте все три перед принятием коммерческого предложения.

Как перепроверить заявление поставщика о совместимости с данными OE?

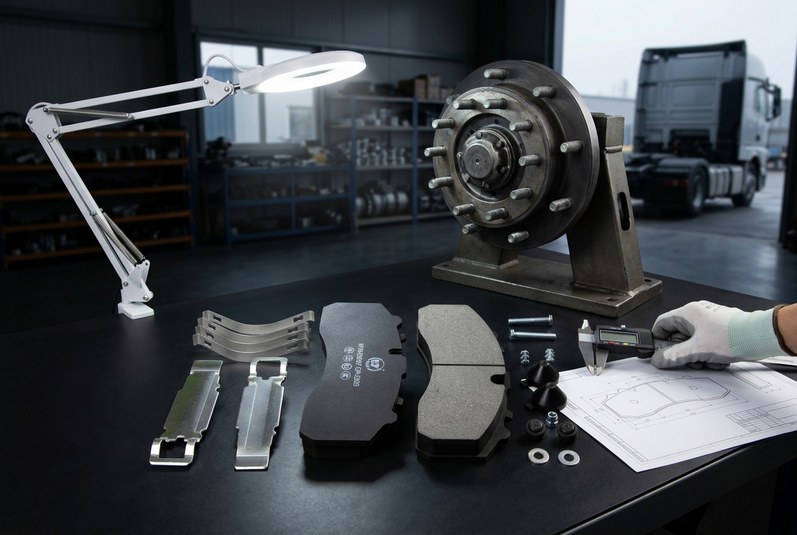

Возьмите ваш номер детали OE и ссылку WVA поставщика. Сравните их бок о бок. Если поставщик заявляет об эквивалентности, но не предоставляет наложение размеров, запросите чертеж в PDF. BAIYUN Brake предлагает скачать наш каталог продукции со ссылками на уровне кодов, но каждый покупатель должен все равно подтвердить соответствие по своим данным автопарка.

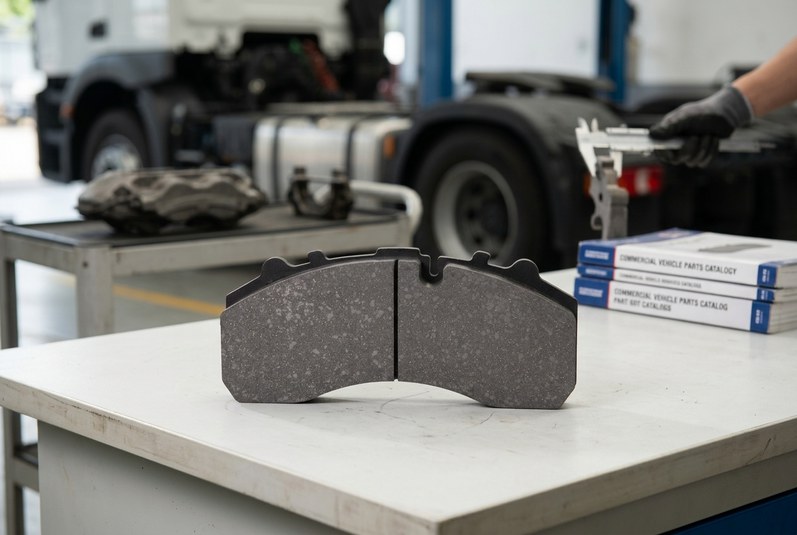

Запросите чертеж с указанием общей толщины, плоскостности опорной пластины и положения крепежных клипс. Не принимайте фотографию похожей колодки в качестве доказательства. Тормозная колодка грузовика, у которой опорная пластина толще на 0,5 мм, может вызвать сопротивление при отводе и неравномерный износ в течение 5000 км.

Резюме: Перепроверка требует как ссылки OE, так и чертежа WVA поставщика. Фотография из каталога не является сертификатом совместимости.

Какой контрольный список покупателя предотвращает дорогостоящие ошибки подгонки?

Используйте этот список перед подписанием предварительного счета или внесением депозита. Ищите надежного поставщика тормозных колодок, который рассматривает этот список как стандартную экспортную документацию.

• Номер WVA и перекрестная ссылка OE подтверждены на чертеже поставщика
• Длина, ширина, толщина колодки и допуск опорной пластины в пределах ±0,3 мм
• Код трения и номер одобрения ECE R90 действительны для целевого рынка
• Крепежные клипсы, пружины и индикаторы износа включены в упаковочный лист
• Фото образца показывает штамп опорной пластины, прокладку и кромку фрикционного материала
• Доказательства аудита завода: действующий сертификат IATF 16949 или ISO 9001
• Предоставлены записи контроля партии по толщине, прочности на сдвиг и плоскостности

Резюме: Письменный контрольный список с доказательствами размеров и гомологации устраняет большинство субъективных оценок поставщика до отправки образцов.

Каковы наиболее распространенные заблуждения о проверке подгонки тормозных колодок?

Заблуждение: Если колодка выглядит так же, она подходит.

Реальность: Две колодки могут иметь одинаковый внешний контур, но отличаться толщиной опорной пластины, геометрией ушек или положением клипс. Изменение толщины на 0,5 мм меняет зазор суппорта и поведение износа, даже если колодка входит в корпус суппорта.

Заблуждение: Номер WVA сам по себе подтверждает механическую подгонку.

Реальность: WVA — это один идентификатор. Одно семейство WVA может охватывать несколько классов трения и комплектов фурнитуры. Вам все равно нужно подтверждение семейства суппорта и крепежной фурнитуры. Внутренний анализ расхождений BAIYUN Brake показывает, что ошибки подгонки часто происходят, когда WVA читается без чертежа.

Заблуждение: Одобрение ECE R90 доказывает, что колодка подойдет к каждому транспортному средству в этом применении.

Реальность: ECE R90 подтверждает эффективность трения и соответствие производства. Он не проверяет механическую подгонку для всех вариантов OE. Подгонка остается отдельной инженерной проверкой.

Резюме: Визуальное сходство, только WVA и одобрение ECE R90 необходимы, но недостаточны для проверки подгонки.

Как импортерам использовать проверку подгонки для снижения затрат на закупку?

Проверка подгонки — это не просто избежание плохой партии. Это избежание штрафа в размере 18-25% к стоимости поставки, который возникает из-за обратной перевозки, повторной инспекции и простоя линии, когда запас не подходит. Автопарк, закупающий 500 комплектов ежемесячно, не может этого выдержать. Подход BAIYUN Brake к проверке подгонки до отправки образцов предотвращает это. Если вы также закупаете накладки для коммерческих автомобилей, примените тот же процесс проверки.

Итак, что это значит для вашей прибыли? Это означает меньше отказов при входном контроле и лучшую пропускную способность склада. Время, потраченное на проверку чертежей до оплаты, всегда дешевле, чем время, потраченное на переделку контейнера, прибывшего с неправильными колодками.

Резюме: Проверка соответствия снижает общую стоимость владения, предотвращая обратные перевозки, повторные проверки и простои автопарка.

Какие вопросы импортеры задают о проверке соответствия тормозных колодок?

Вопрос: Как проверить номер WVA, если поставщик не предоставляет размеры?

Ответ: Попросите фото штампованной опорной пластины и страницу каталога. Если они не могут их предоставить, остановитесь. Одобрение ECE R90 не заменяет проверку размеров, поэтому отсутствие данных WVA является тревожным сигналом при выборе поставщика.

Вопрос: Каким стандартам должны соответствовать тормозные колодки для коммерческого транспорта?

Ответ: Для дорожных грузовиков и автобусов на большинстве экспортных рынков требуется гомологация ECE R90. В зависимости от страны назначения поставщики также могут предоставлять отчеты динамометрических испытаний SAE J2522 или данные испытаний GB 5763. Запросите документацию, соответствующую вашим местным требованиям.

Вопрос: Достаточно ли аудита завода для подтверждения соответствия тормозных колодок?

Ответ: Нет. Аудит завода подтверждает контроль производства и сертификаты, такие как IATF 16949, но не проверяет, что конкретный номер детали соответствует вашей оси или суппорту. Вам все равно нужны чертежи с размерами и перекрестная проверка WVA.

Вопрос: Какой допуск следует принимать на толщину тормозных колодок грузовика?

Ответ: Обычный порог проверки составляет ±0,3 мм по общей толщине и толщине опорной пластины. Для дисковых суппортов с малым зазором могут потребоваться более жесткие допуски. Всегда запрашивайте чертеж поставщика с зонами допусков до оплаты.

Вопрос: Можно ли использовать одну тормозную колодку для коммерческого транспорта для нескольких моделей грузовиков?

Ответ: Только если ссылка WVA, семейство суппортов, класс трения и комплект крепежа соответствуют каждой модели в вашем списке. Даже в этом случае подтверждайте каждую перекрестную ссылку OE отдельно. Не предполагайте, что одна и та же колодка подходит для всего модельного ряда бренда.

Что делать дальше для проверки соответствия тормозных колодок?

Проверка соответствия не отнимает у вас время. Она возвращает его в виде меньшего количества возвратов, меньшего количества гарантийных претензий и более чистого времени безотказной работы автопарка. Если вы сравниваете поставщиков, сначала запросите чертежи и номера гомологации. Просмотрите наш ассортимент тяжелых тормозных колодок и запросите оптовый расчет с вашими ссылками OE. Мы проведем проверку соответствия до внесения депозита.
