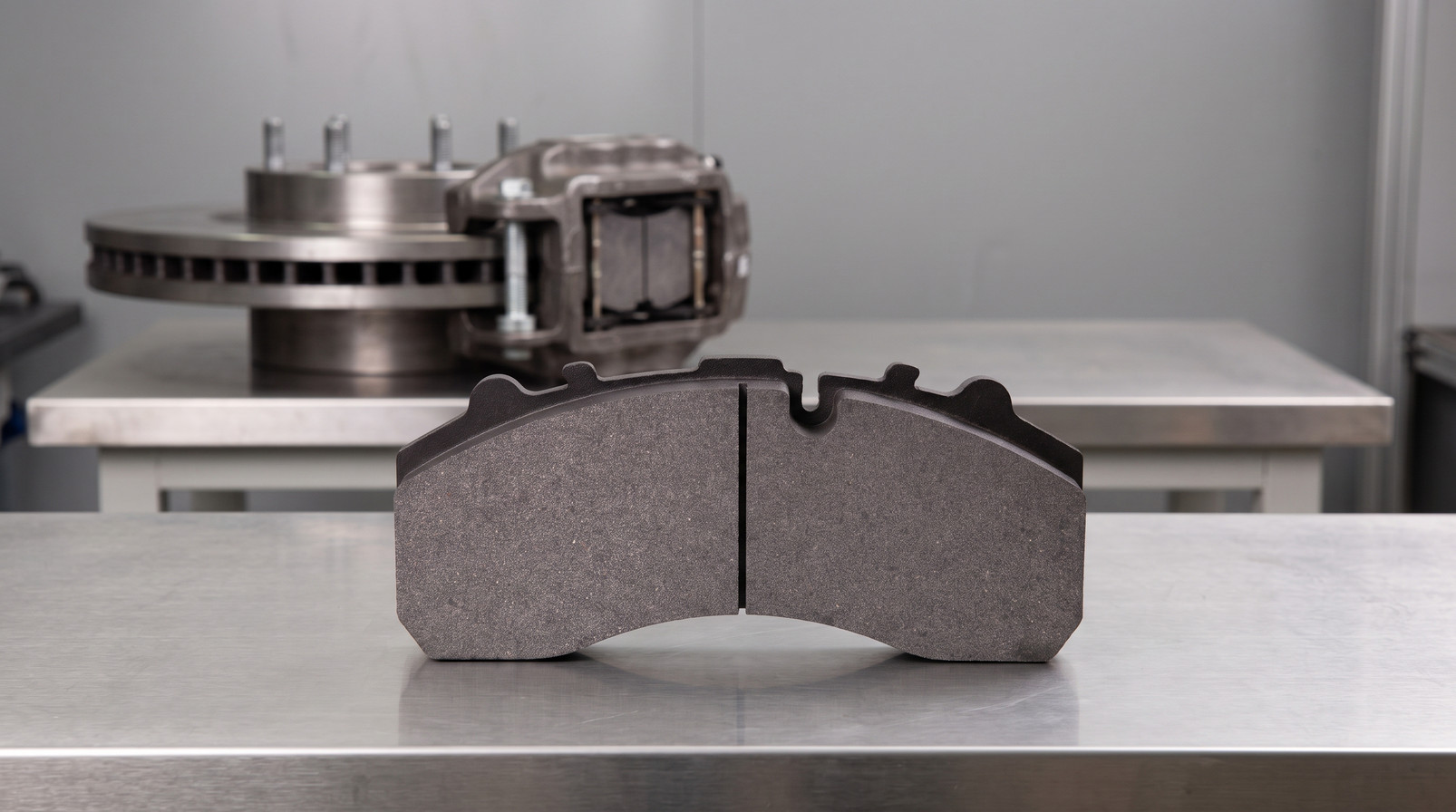

Как оценить образцы тормозных колодок перед одобрением поставщика

Краткий ответ: Тестирование образцов тормозных колодок для одобрения поставщика означает проверку сертификации материалов, характеристик трения, термической стабильности, размеров и установки перед выдачей заказа на поставку. Для тормозов коммерческих автомобилей прогоняйте образцы через испытания на динамометре ECE R90 или SAE J2522, измеряйте коэффициент трения в диапазоне 100-400°C, проверяйте твердость опорной пластины и прочность на сдвиг, а также устанавливайте их на эталонную ось. Если образцы проходят эти этапы, запрашивайте данные испытаний на уровне партии и одобряйте поставщика с определенными приемлемыми пределами.

Какие документы следует запросить до отправки образца тормозных колодок?

Одобрение образца начинается до прибытия физической детали. Поставщик, который не может предоставить сертификационные документы и данные о прослеживаемости партии, обычно не готов к экспортным контрактам на коммерческие автомобили.

Начните с запроса отчета об испытаниях тормозных колодок для коммерческих автомобилей для точной рецептуры, которую вы тестируете. Согласно ECE R90, тормозная колодка должна сохранять не менее 80% своей холодной эффективности после термического циклирования до 400°C. Если в отчете вашего поставщика отсутствует кривая горячего циклирования, это тревожный сигнал.

Вам также понадобится сертификат IATF 16949, запись о партии сырья и подписанное заявление о том, что образец соответствует производственной рецептуре. Сертифицированный по IATF 16949 завод BAIYUN Brake отправляет каждый образец для коммерческих автомобилей с одностраничным резюме испытаний, поэтому покупателям не нужно догонять данные после получения коробки.

Для номеров OE и WVA сверьтесь с каталогом поставщика. Не одобряйте образец на основе общего фото и устного обещания.

Резюме раздела: Требуйте отчет ECE R90 или SAE J2522, сертификат IATF 16949, запись о прослеживаемости партии и подписанное заявление о соответствии образца производству до того, как образец покинет завод.

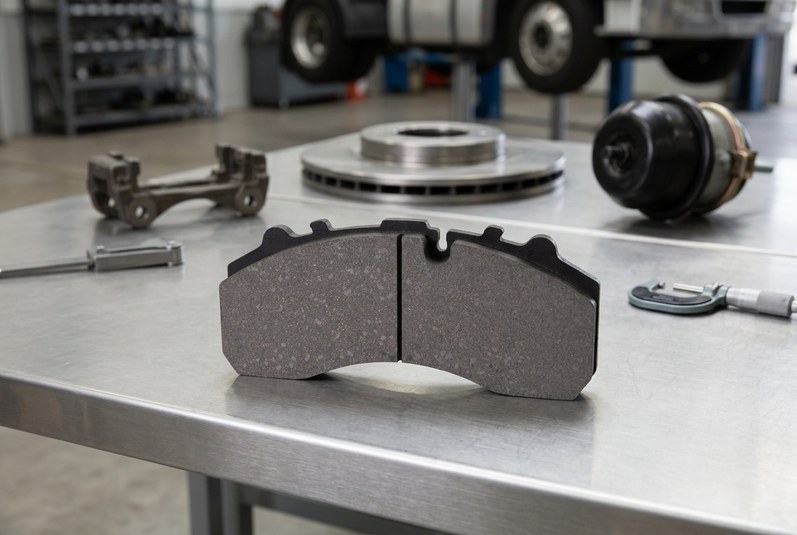

Какие стендовые испытания выявляют реальные характеристики тормозных колодок?

Стендовые испытания отделяют маркетинговый паспорт от надежной тормозной колодки для коммерческих автомобилей. Три числа, которые вы должны увидеть: холодный коэффициент трения, горячий коэффициент трения после термического циклирования и скорость износа при имитации нагруженного автопарка.

Стабильный диапазон 0,38-0,42 µ в диапазоне 100-350°C является внутренним контрольным показателем BAIYUN Brake для тяжелых колодок. Согласно Правилу 90 ЕЭК ООН, колодка должна сохранять не менее 80% своей холодной эффективности после термического циклирования до 400°C. Если в отчете поставщика показано падение ниже 0,30 µ при 350°C, отклоните образец.

Износ так же важен, как и трение. Испытание на износ SAE J2522 AK-Master должно показывать потерю материала трения менее 0,4 мм на 1000 торможений при имитации высокой нагрузки для грузовых колодок, или до 0,6 мм для колодок прицепов в тяжелых условиях. Дистрибьютор, закупающий 500 комплектов ежемесячно, не может позволить себе несоответствие коэффициентов трения от партии к партии.

Эти испытания не являются необязательными для коммерческих автопарков. Попросите поставщика сопоставить отчет об испытаниях с сертифицированным по IATF 16949 заводом с журналами калибровки оборудования. Смотрите на кривую температуры и давления, а не только на среднее значение.

Резюме раздела: Одобрение стендовых испытаний зависит от стабильности трения в диапазоне температур, стойкости к падению выше 80% от холодных характеристик и износа при нагруженных циклах, а не только от одного числа коэффициента.

Как проверить установку, индикаторы износа и целостность опорной пластины?

Колодка, прошедшая динамометр, все равно может выйти из строя на оси из-за отклонений размеров, деформации несущей пластины или индикатора износа, который ломается при установке.

Несущие пластины коммерческих автомобилей должны иметь твердость 118-190 HB. Ниже 118 HB возникает шум и изгиб; выше 190 HB возможны трещины при клепке. Прочность сцепления фрикционного материала с несущей пластиной должна превышать 3,5 МПа для клепаных коммерческих колодок и 4,5 МПа для конструкций на клеевой основе.

Проверка размеров должна включать общую толщину, положение паза, форму ушка и расположение зажима индикатора износа. Механические зажимы индикатора износа должны выдерживать изгиб на 90 градусов без трещин, а разъемы электронных датчиков должны иметь надлежащую фиксацию. Если вам нужны справочные размеры перед выбором образца, запросите коммерческое предложение на тормозные колодки для коммерческих автомобилей у поставщика, который предоставляет чертежи CAD и отчеты о проверках, а не только фотографии из каталога.

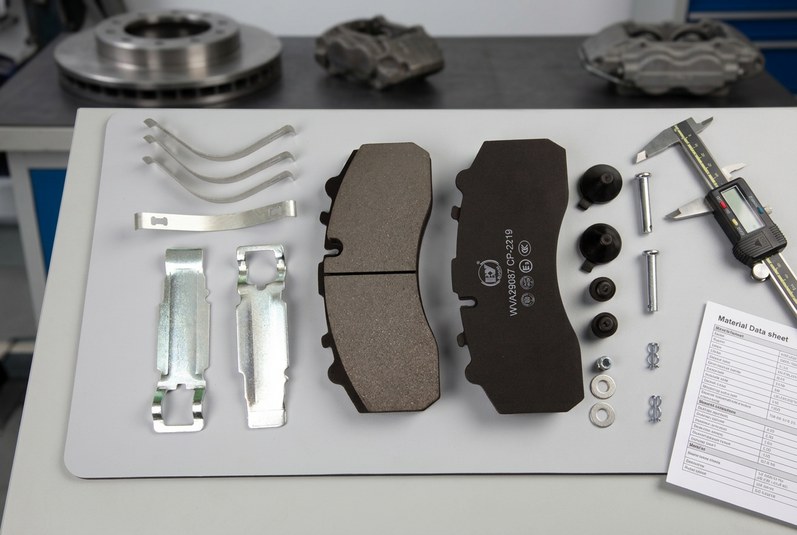

В BAIYUN Brake образцы партий тормозных колодок для коммерческих автомобилей проверяются по 23-точечному плану контроля размеров перед отправкой с завода. Покупатели видят эти же таблицы в предотгрузочном пакете.

Для перекрестных номеров OE, WVA, Meritor, BPW, SAF, Volvo, Scania или Mercedes-Benz уточняйте информацию в каталоге поставщика. Никогда не утверждайте колодку только на основе визуального сравнения.

Краткое содержание раздела: Утверждение по посадке требует проверки размеров, твердости и плоскостности несущей пластины, испытаний на сдвиг и проверки индикатора износа на стенде оси коммерческого грузовика или прицепа.

Каковы наиболее распространенные заблуждения о тестировании образцов тормозных колодок?

Один удачный прогон на динамометре не означает, что поставщик готов к поставкам коммерческих автомобилей контейнерными партиями. Неправильно понятые образцы вызывают дорогостоящие проблемы в эксплуатации.

Заблуждение: Коэффициент трения 0,40 при комнатной температуре означает, что колодка одобрена. Реальность: Одобрение ECE R90 требует проверки характеристик после термического циклирования до 400°C. Колодки с высоким холодным сцеплением часто снижают коэффициент ниже 0,28 µ при 350°C, если в составе отсутствуют высокотемпературные связующие.

Заблуждение: Если образец прошел испытание один раз, поставщик одобрен для всех производственных партий. Реальность: Разброс от партии к партии — настоящий убийца. Экспортный обзор BAIYUN Brake за 2025 год показал, что 68% гарантийных претензий в полевых условиях связаны с отклонением коэффициента трения более ±0,04 в пределах производственной партии, а не с отказом исходного образца.

Заблуждение: Одного сертификата испытаний достаточно. Реальность: Сертификат без записей о прослеживаемости партий сырья, документации PPAP и подписанного заявления о соответствии ничего не значит, когда приходит контейнер со смешанными составами. Вот почему вам нужен надежный поставщик тормозных колодок, а не просто продавец с низкой ценой.

Краткое содержание раздела: Утверждайте производственную систему, а не только специально отобранный образец. Сертификаты и данные одного прогона не защищают вас от отклонений в партиях или смешанных составов.

Что должен включать ваш контрольный список утверждения образцов тормозных колодок?

Используйте этот контрольный список перед подписанием утверждения поставщика. Каждый пункт должен иметь задокументированный результат «пройдено/не пройдено», а не устное подтверждение.

1. Документация: Отчет об испытаниях ECE R90 или SAE J2522, сертификат IATF 16949, прослеживаемость партий сырья.
2. Кривая трения: Запросите коэффициент трения при 100°C, 200°C, 300°C, 350°C и 400°C. Отклоните, если отклонение превышает ±0,04 в пределах испытания.
3. Термическое восстановление: Подтвердите сохранение не менее 80% холодной эффективности после циклирования при 400°C согласно Приложению 3 ECE R90.
4. Износ: Оцените скорость износа при нагруженном моделировании по SAE J2522 AK-Master или GB 5763.
5. Несущая пластина: Измерьте твердость, плоскостность, прочность на сдвиг и положение заклепочных отверстий.
6. Посадка: Установите на эталонную ось или стенд. Проверьте форму ушка, ширину паза, зажим индикатора износа и разъем датчика.
7. Контроль партии: Запросите задокументированный PPAP или проверку первого изделия для конкретной производственной линии, а не лабораторного образца. Для барабанных тормозов запросите коммерческое предложение на накладки для коммерческих автомобилей, используя те же этапы утверждения.

Краткое содержание раздела: Контрольный список из семи пунктов, охватывающий документы, трение, термическое восстановление, износ, несущую пластину, посадку и контроль партии, предотвращает утверждение на основе одного благоприятного листа данных.

Какие вопросы покупатели чаще всего задают об утверждении образцов тормозных колодок?

Вопрос: Сколько образцов следует запросить для испытаний тормозных колодок коммерческого транспорта?
Ответ: Запросите не менее 5 комплектов на ось из трех непоследовательных производственных партий. Испытание одного комплекта скрывает отклонения между партиями. Три партии показывают, может ли поставщик поддерживать коэффициент трения в пределах ±0,04 с течением времени.

Вопрос: Какой стандарт испытаний более надежен для тормозных колодок коммерческого транспорта: ECE R90 или SAE J2522?
Ответ: Оба надежны, но они отвечают на разные вопросы. ECE R90 — это одобрение для европейского рынка и многих экспортных регионов; SAE J2522 AK-Master отображает поведение трения, спада и износа в более широком диапазоне рабочих характеристик. Используйте оба, если ваш автопарк работает в смешанных регионах.

Вопрос: Можно ли пропустить испытания образцов, если у поставщика уже есть сертификаты IATF 16949 и ECE R90?
Ответ: Нет. Сертификаты подтверждают систему завода, а не конкретную рецептуру или партию, которую вы покупаете. Производственная партия все еще может отклоняться от сертифицированных параметров. Всегда испытывайте конкретный SKU, который вы планируете закупать.

Вопрос: Какова наиболее частая причина, по которой образцы тормозных колодок не проходят одобрение поставщика?
Ответ: Термический спад и изменение коэффициента трения — главные причины. В аудитах образцов BAIYUN Brake в 2025 году 42% отклоненных образцов не прошли испытание на горячее трение ниже 0,30 µ при 350°C, а 26% не прошли по твердости опорной пластины вне диапазона 118-190 HB.

Вопрос: Сколько времени должно занять испытание образцов тормозных колодок перед одобрением?
Ответ: Полная оценка тормозных колодок коммерческого транспорта обычно занимает 7-10 рабочих дней, включая циклы на динамометре, проверку размеров и примерку на эталонной оси. Срочные одобрения, пропускающие термические циклы, часто упускают проблемы спада, которые проявляются только после 300-400°C.

Каков самый разумный следующий шаг после одобрения образца?

Одобрение образца — это ворота, а не разовое событие. После одобрения образца тормозных колодок зафиксируйте рецептуру, одобрите производственную линию и установите пороги входного контроля для каждого контейнера.

BAIYUN Brake уже более 49 лет производит тормозные колодки и накладки для коммерческого транспорта на экспортных рынках, имея одобрения IATF 16949 и ECE R90. Это означает, что вы можете запросить оптовую цену с приложенными данными об образцах, а не обещание.

Если вы в настоящее время оцениваете образцы тормозных колодок, не одобряйте их на основе одного показателя трения. Запросите полный отчет об испытаниях, подтверждение установки на ось коммерческого грузовика или прицепа и установите пределы приемки партий. Для вашей следующей программы тормозных колодок для коммерческого транспорта просмотрите наш ассортимент тяжелых тормозных колодок или отправьте запрос нашей команде продаж. Мы отправим актуальные данные об образцах и цены в течение одного рабочего дня.
